전기로, 발전기, 전동기 등의 내열용 전선.
중전기, 차량, 선박 등의 인출선. 점화용 배선
 |

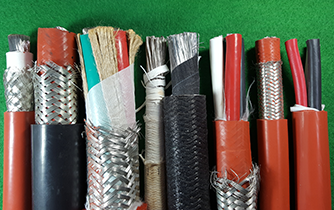

주석도금 연동선 또는 니켈도금 연동선위에 실리콘 고무의 독특한 내열 , 내한 , 유연성을 이용한 절연을 하고 유리 섬유로 절연체 위에 조밀하게 편조하며 그 표면에 내열용 실리콘 바니쉬로 코팅하여 내열성은 물론 전기 절연성이 우수하고 GLASS 2중 편조의 구조로 특히 기계적 강도가 우수하여 열악한 환경에 적용할 수 있다.
| 항 목 | 특 성 치 | 시 험 조 건 | ||
|---|---|---|---|---|
| 외 관 | 오염, 긁힘, 기포, 보푸라기 등 사용상 유해한 결점 없을 것 | * 육안 | ||
| 내 전 압 | 아래 4 항의 시험전압에서 1분간 절연체의 파괴가 없을 것 | * 水中 | ||
| 절연저항 | 아래 4 항의 절연 저항 값을 만족할 것 | * 20± 2℃ 水中 | ||
| 절연체 물성 | 인장강도 | 0.40kgf/㎟ 이상일 것 | * 상온 | |
| 연신율 | 150% 이상일 것 | |||
| 가열 후 | 인장강도 | 1) 잔율 75% 이상일 것 2) 0.352kgf/㎟ 이상일 것 | * 항온조에서 220± 3℃ 96hr 가열 시킨 후 잔율 측정 | |
| 연신율 | 1) 잔율 75% 이상일 것 2) 100%이상일 것 | |||
| 내 열 성 | 표면에 CRACK 없을 것 | * 220± 5℃ × 24hrs | ||
| 내 한 성 | 표면에 CRACK 없을 것 | * -10± 2℃ × 4hrs | ||
1) 600V Grade
| 도 체 | 절연 두께 (㎜) | 편조 두께 (㎜) | 평균완성 외경 (㎜∮) | 최대완성 외경 (㎜∮) | 내전압 (V) | 절연저항 (MΩ/㎞) | |
|---|---|---|---|---|---|---|---|
| 단면적 SQ(㎟) | 구성(本/㎟∮) | ||||||
| 0.75 | 30 / 0.18 | 1.10 | 0.50 | 4.35 | 4.90 | 2,000 | 200 |
| 1.25 | 50 / 0.18 | 1.10 | 0.50 | 4.67 | 5.30 | 2,000 | 150 |
| 2.00 | 37 / 0.26 | 1.10 | 0.50 | 5.03 | 5.60 | 2,000 | 150 |
| 3.50 | 44 / 0.32 | 1.10 | 0.50 | 5.91 | 6.30 | 2,000 | 100 |
| 5.50 | 35 / 0.45 | 1.10 | 0.50 | 6.30 | 6.90 | 2,000 | 80 |
| 68 / 0.32 | 1.10 | 0.50 | 6.58 | 6.90 | |||
| 8.00 | 50 / 0.45 | 1.10 | 0.50 | 6.90 | 7.50 | 2,000 | 70 |
| 99 / 0.32 | 1.10 | 0.50 | 7.35 | 7.50 | |||
| 10.00 | 7 / 27 / 0.26 | 1.10 | 0.60 | 8.08 | 8.50 | 2,000 | 70 |
| 14.00 | 88 / 0.45 | 1.10 | 0.60 | 8.27 | 9.50 | 2,000 | 70 |
| 22.00 | 7 / 20 / 0.45 | 1.40 | 0.60 | 11.09 | 11.60 | 2,000 | 60 |
| 30.00 | 7 / 27 / 0.45 | 1.80 | 0.60 | 12.10 | 12.80 | 2,500 | 60 |
| 38.00 | 7 / 34 / 0.45 | 1.40 | 0.60 | 13.25 | 13.80 | 2,500 | 50 |
| 50.00 | 19 / 16 / 0.45 | 1.80 | 0.60 | 15.20 | 16.00 | 2,500 | 50 |
| 60.00 | 19 / 20 / 0.45 | 1.80 | 0.60 | 16.50 | 17.20 | 2,500 | 40 |
| 80.00 | 19 / 27 / 0.45 | 2.30 | 0.70 | 18.50 | 19330 | 3,000 | 40 |
| 100.00 | 19 / 34 / 0.45 | 2.30 | 0.70 | 21.14 | 22.10 | 3,000 | 40 |
| 125.00 | 19 / 42 / 0.45 | 2.30 | 0.70 | 22.83 | 23.70 | 3,000 | 40 |
| 151.00 | 27 / 34 / 0.46 | 2.30 | 0.70 | 24.17 | 25.70 | 3,000 | 40 |
| 200.00 | 37 / 34 / 0.46 | 2.90 | 0.70 | 28.47 | 29.50 | 3,000 | 40 |
| 250.00 | 37 / 42 / 0.46 | 2.90 | 0.70 | 30.86 | 31.90 | 3,000 | 40 |
| 325.00 | 37 / 55 / 0.45 | 2.90 | 0.70 | 34.23 | 36.23 | 3,000 | 40 |
2) 1,500V Grade
| 도 체 | 절연 두께 (㎜) | 편조 두께 (㎜) | 평균완성 외경 (㎜∮) | 최대완성 외경 (㎜∮) | 내전압 (V) | 절연저항 (MΩ/㎞) | |
|---|---|---|---|---|---|---|---|
| 단면적 SQ(㎟) | 구성(本/㎟∮) | ||||||
| 1.25 | 50 / 0.18 | 2.00 | 0.50 | 6.47 | 6.67 | 5,000 | 200 |
| 2.00 | 37 / 0.26 | 2.00 | 0.50 | 6.83 | 7.90 | 5,000 | 200 |
| 3.50 | 44 / 0.32 | 2.00 | 0.50 | 7.71 | 8.10 | 5,000 | 150 |
| 66 / 0.26 | 2.33 | 0.50 | 8.50 | 8.70 | |||
| 5.50 | 68 / 0.32 | 2.00 | 0.50 | 8.38 | 8.70 | 5,000 | 150 |
| 8.00 | 99 / 0.32 | 2.00 | 0.60 | 9.35 | 9.50 | 5,000 | 100 |
| 10.00 | 7 / 27 / 0326 | 2.50 | 0.60 | 10.88 | 10.18 | 5,000 | 100 |
| 14.00 | 88 / 0.45 | 2.50 | 0.60 | 11.07 | 11.80 | 5,000 | 100 |
| 22.00 | 7 / 20 / 0.45 | 2.50 | 0.60 | 13.29 | 13.90 | 5,000 | 90 |
| 30.00 | 7 / 27 / 0.45 | 2.50 | 0.60 | 14.30 | 15.10 | 5,000 | 80 |
| 38.00 | 7 / 34 / 0.45 | 2.50 | 0.60 | 15.45 | 16.10 | 5,000 | 70 |
| 50.00 | 19 / 16 / 0.45 | 2.50 | 0.70 | 16.80 | 17.50 | 5,000 | 60 |
| 60.00 | 19 / 20 / 0.45 | 2.50 | 0.70 | 18.08 | 18.80 | 5,000 | 60 |
| 80.00 | 19 / 27 / 0.45 | 2.50 | 0.70 | 19.90 | 20.70 | 5,000 | 50 |
| 100.00 | 19 / 34 / 0.45 | 3.00 | 0.70 | 22.54 | 23.50 | 5,000 | 50 |
| 125.00 | 19 / 42 / 0.45 | 3.00 | 0.70 | 24.23 | 25.40 | 5,000 | 50 |
| 151.00 | 27 / 34 / 0.46 | 3.00 | 0.70 | 25.57 | 27.20 | 5,000 | 40 |
| 200.00 | 37 / 34 / 0.46 | 3.00 | 0.70 | 28.67 | 29.80 | 5,000 | 40 |
| 250.00 | 37 / 42 / 0.46 | 3.50 | 0.70 | 32.06 | 33.30 | 5,000 | 40 |
2) 3,300V Grade
| 도 체 | 절연 두께 (㎜) | 편조 두께 (㎜) | 평균완성 외경 (㎜∮) | 최대완성 외경 (㎜∮) | 내전압 (V) | 절연저항 (MΩ/㎞) | |
|---|---|---|---|---|---|---|---|
| 단면적 SQ(㎟) | 구성(本/㎟∮) | ||||||
| 2.00 | 37 / 0.26 | 3.00 | 0.60 | 9.03 | 9.60 | 8,000 | 200 |
| 3.50 | 44 / 0.32 | 3.00 | 0.60 | 9.91 | 10.30 | 8,000 | 200 |
| 5.50 | 68 / 0.32 | 3.00 | 0.60 | 10.58 | 10.90 | 8,000 | 200 |
| 8.00 | 99 / 0.26 | 3.00 | 0.60 | 11.35 | 11.60 | 8,000 | 150 |
| 10.00 | 7 / 57 / 0.45 | 3.00 | 0.60 | 11.88 | 12.20 | 8,000 | 150 |
| 14.00 | 88 / 0.45 | 3.00 | 0.60 | 12.07 | 12.80 | 8,000 | 150 |
| 22.00 | 7 / 20 / 0.45 | 3.00 | 0.60 | 14.29 | 15.00 | 8,000 | 100 |
| 30.00 | 7 / 27 / 0.45 | 3.00 | 0.60 | 15.30 | 16.10 | 8,000 | 90 |
| 38.00 | 7 / 34 / 0.45 | 3.00 | 0.60 | 16.45 | 17.10 | 8,000 | 80 |
| 50.00 | 19 / 16 / 0.45 | 3.50 | 0.70 | 18.80 | 19.10 | 8,000 | 80 |
| 60.00 | 19 / 20 / 0.45 | 3.50 | 0.70 | 20.10 | 21.10 | 8,000 | 70 |
| 80.00 | 19 / 27 / 0.45 | 3.50 | 0.70 | 21.90 | 22.90 | 8,000 | 70 |
| 100.00 | 19 / 34 / 0.45 | 3.50 | 0.70 | 23.54 | 24.70 | 8,000 | 60 |
| 125.00 | 19 / 42 / 0.45 | 3.50 | 0.70 | 25.23 | 26.30 | 8,000 | 50 |
| 150.00 | 27 / 34 / 0.46 | 3.40 | 0.70 | 26.57 | 28.20 | 8,000 | 50 |
| 200.00 | 37 / 34 / 0.46 | 4.00 | 0.70 | 30.67 | 31.80 | 8,000 | 40 |
| 250.00 | 27 / 42 / 0.46 | 4.00 | 0.70 | 33.06 | 37.30 | 8,000 | 40 |
2) 6,600V Grade
| 도 체 | 절연 두께 (㎜) | 편조 두께 (㎜) | 평균완성 외경 (㎜∮) | 최대완성 외경 (㎜∮) | 내전압 (V) | 절연저항 (MΩ/㎞) | |
|---|---|---|---|---|---|---|---|
| 단면적 SQ(㎟) | 구성(本/㎟∮) | ||||||
| 2.00 | 37 / 0.26 | 3.33 | 0.60 | 9.70 | 10.20 | 15,000 | 200 |
| 8.00 | 99 / 0.32 | 5.00 | 0.60 | 15.35 | 15.70 | 15,000 | 200 |
| 10.00 | 7 / 27 / 0.45 | 5.00 | 0.60 | 15.88 | 15.90 | 15,000 | 200 |
| 14.00 | 88 / 0.45 | 5.00 | 0.60 | 16.07 | 16.70 | 15,000 | 200 |
| 22.00 | 7 / 20 / 0.45 | 5.00 | 0.70 | 18.49 | 19.30 | 15,000 | 150 |
| 30.00 | 7 / 27 / 0.45 | 5.00 | 0.70 | 19.50 | 20.50 | 15,000 | 150 |
| 38.00 | 7 / 34 / 0.45 | 5.00 | 0.70 | 20.65 | 21.50 | 15,000 | 100 |
| 50.00 | 19 / 16 / 0.45 | 5.00 | 0.70 | 21.80 | 22.80 | 15,000 | 100 |
| 60.00 | 19 / 20 / 0.45 | 5.00 | 0.70 | 23.08 | 24.20 | 15,000 | 100 |
| 80.00 | 19 / 27 / 0.45 | 5.00 | 0.70 | 24.90 | 26.00 | 15,000 | 90 |
| 100.00 | 19 / 34 / 0.45 | 5.00 | 0.70 | 26.54 |
27.70 | 15,000 | 80 |
| 125.00 | 19 / 42 / 0.45 | 5.00 | 0.70 | 28.23 | 29.40 | 15,000 | 70 |
| 150.00 | 27 / 34 / 0.46 | 5.00 | 0.70 | 29.57 | 31.30 | 15,000 | 70 |
본 제품에는 환경 유해 물질로 규제하는 납(Pb), 수은(Hg), 카드뮴(Cd), 6가 크롬(Cr+6),
PPB류, PBDE 류 등이 함유되어 있지 않음을 보증합니다.
